جزئیات محصول:
|
| تایپ کنید: | صفحه نمایش لمسی مقاوم 4 سیم | عایق: | > 20MΩ/25V (DC) |
|---|---|---|---|
| دوام: | بیش از 35 میلیون لمس | انتقال نور: | 82% |
| ولتاژ تغذیه: | DC5V | سیم: | 4 سیم |
| واکنش: | <15 میلی‌ثانیه | سفارشی: | حمایت کردن |
| برجسته: | صفحه نمایش لمسی مقاومتی POS,صفحه نمایش لمسی 19 اینچی POS,صفحه نمایش لمسی مقاومتی 19 اینچی |
||
صفحه نمایش لمسی مقاومتی چگونه کار می کند؟
به زبان ساده، یک صفحه نمایش لمسی مقاومتی یک صفحه نمایش کامپیوتری حساس به لمس است که با اعمال فشار پاسخ می دهد. هنگامی که تماس با سطح صفحه نمایش لمسی برقرار می شود، این دو صفحه به هم فشرده می شوند.هر صفحه دارای خطوط افقی و عمودی است که مکان دقیق لمس را ثبت می کند.
فرآیند سنجش به شرح زیر است.
فرآیند سنجش ولتاژ بین الکترود X1 و X2 در ورق بالایی اعمال می شود.سپس بر روی ورق بالایی یک توزیع هم پتانسیل موازی با X1 و X2 تشکیل می شود.
با فرض اینکه الکترود X1 0 ولت (Ground) است، سپس 5 ولت را به الکترود X2 تحمیل کنید.اگر نقطه مرکزی بین الکترود راست و چپ لمس شود، 2.5 ولت توسط ورق پایین اندازه گیری می شود.اگر نقطه ای در فاصله 1/5 از X1 (4/5 دورتر از X2) لمس شود، 1 ولت توسط صفحه پایین اندازه گیری می شود.نقطه مختصات X به این ترتیب تشخیص داده می شود.
پس از تشخیص نقطه مختصات در جهت X، ولتاژ بین الکترود Y1 و Y2 در ورق پایین اعمال می شود.نقطه بین Y1 و Y2 (مختصات Y) توسط صفحه بالایی اندازه‌گیری می‌شود، دقیقاً مانند مختصات X در مرحله 1-2.
با تکرار مجموعه مرحله 1، 3، نقاط مختصات X و Y مکان های لمس شده همچنان شناسایی می شوند.
آیا تفاوت ساختاری بین فناوری های 4 سیم و 5 سیم وجود دارد؟
درست مانند فناوری مقاومتی آنالوگ 4 سیم، یک سنسور مقاومتی 5 سیم آنالوگ از صفحات بالا و پایین تشکیل شده است که با یک شکاف در مقابل یکدیگر قرار دارند.برخلاف فناوری مقاومتی آنالوگ 4 سیم، الکترودها در چهار گوشه ورق پایینی در فناوری آنالوگ 5 سیم قرار می گیرند.فرآیند سنجش به شرح زیر است
ویژگی اصلی
مشخصات محصول
| مشخصات پنل لمسی مقاومتی 4 سیم | |
| اندازه عمومی | 5.7 اینچ تا 22 اینچ |
| با | دستگاه نمایش پنل |
| مکانیکی | |
| روش ورودی | انگشت یا دستکش (لاستیک، پارچه یا چرم) |
| نیروی فعال | قلم یا انگشت یا مشابه <45 گرم ~ 110 گرم |
| ضربه توپ | ø13.0.توپ فولادی / 9 گرم، ارتفاع = 30 سانتی متر، 1 بار، بدون آسیب [ضربه در ناحیه مرکزی] |
| دوام | بیش از 35 میلیون لمس |
| دقت موقعیت | <1.5٪ |
| نوری | |
| انتقال نور | 82% |
| سطح شفاف | <3% |
| سطح ضد تابش نور | <4% |
| ضد نیوتن | <10% |
| براق | 90±20 واحد براق تست شده بر روی سطح جلویی با پوشش سخت مطابق با ASTM D 2457 |
| برقی | |
| ولتاژ تغذیه | DC5V |
| مقاومت مدار | X:20~25Ω0، Y:20~250Ω |
| خطی بودن | X<1.5%، Y<1.5% |
| واکنش | <15 میلی‌ثانیه |
| عایق | > 20MΩ/25V (DC) |
| تحمل | بدون آسیب بازیگری در DC50V/60sec. |
| وضوح | بر اساس رزولوشن کنترلر 4096 x 4096 |
| محیطی | |
| دمای عملیات | -10 درجه سانتیگراد ~ +60 درجه سانتیگراد |
| رطوبت عملیات | 20٪ RH ~ 85٪ RH، بدون متراکم |
| دمای ذخیره سازی | -40 درجه سانتیگراد ~ 80+ درجه سانتیگراد |
| رطوبت ذخیره سازی | 10٪ RH ~ 90٪ RH، بدون متراکم |
| ضدآب | با آب جاری وارد شده به ناحیه فعال آسیب نمی بیند |
| قابلیت اطمینان | |
| چرخه حرارت | 70 درجه سانتیگراد / 240 ساعت |
| چرخه سرد | -40 درجه سانتیگراد / 240 ساعت |
| چرخه حرارتی | -40 درجه سانتی گراد ~ 7 درجه سانتی گراد [60 دقیقه در چرخه] * 10 چرخه |
| سیستم عامل | |
| سیستم عامل | Linux/ Dos / Windows ME/95/98 / NT4.0/XP/2000/ 7 / Mac OS |
| ضمانتنامه | |
| صفحه نمایش لمسی 1 سال | |
| کنترلر لمسی 1 سال | |

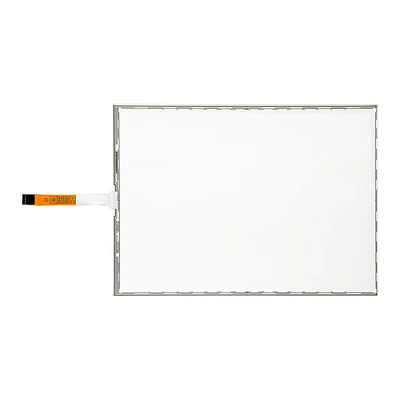

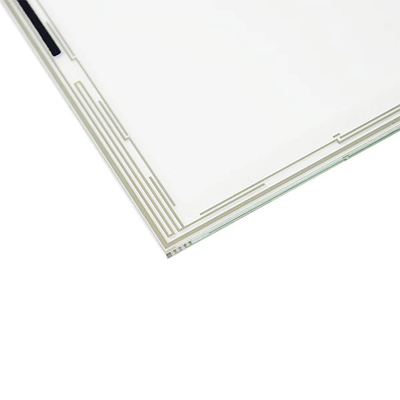

تصویر محصول
رسم فنی
