جزئیات محصول:
|
| تایپ کنید: | پانل لمسی مقاومتی 4 سیم | سیم: | 4 سیم |
|---|---|---|---|
| دوام: | بیش از 35 میلیون لمس | نقاط تماس: | 1 نقطه لمس |
| انتقال نور: | 82% | ولتاژ تغذیه: | DC5V |
| واکنش: | <15 میلی‌ثانیه | سفارشی: | حمایت کردن |
| برجسته: | صفحه نمایش لمسی مقاومتی 4 سیم,صفحه نمایش لمسی مقاومتی 7 اینچی,صفحه نمایش لمسی مقاومتی صنعتی |
||
مقاومتی 4 سیم ابتدایی ترین روش سنجش فناوری مقاومتی است.
ورق های رسانای شفاف بالا و پایین که دارای مقاومت یکنواخت هستند، با یک شکاف روبروی یکدیگر قرار دارند.هنگامی که صفحه بالایی لمس می شود، نقطه لمس ورق بالایی تسلیم می شود و با ورق پایین تماس می گیرید.نقطه تماس هدایت می شود و مکان آن حس می شود.
به عنوان ویژگی فناوری مقاومتی آنالوگ 4 ریسه، یک ورق دارای الکترودهایی برای جهت عمودی است در حالی که ورق دیگر دارای الکترودهایی برای جهت افقی است.ولتاژ یک نقطه لمس شده توسط ورق دیگر اندازه گیری می شود.به این ترتیب نقطه لمس شده در جهت X و Y تشخیص داده می شود.
صفحه نمایش لمسی مقاومتی چگونه کار می کند؟
به زبان ساده، یک صفحه نمایش لمسی مقاومتی یک صفحه نمایش کامپیوتری حساس به لمس است که با اعمال فشار پاسخ می دهد. هنگامی که تماس با سطح صفحه نمایش لمسی برقرار می شود، این دو صفحه به هم فشرده می شوند.هر صفحه دارای خطوط افقی و عمودی است که مکان دقیق لمس را ثبت می کند.
آیا تفاوت ساختاری بین فناوری های 4 سیم و 5 سیم وجود دارد؟
درست مانند فناوری مقاومتی آنالوگ 4 سیم، یک سنسور مقاومتی 5 سیم آنالوگ از صفحات بالا و پایین تشکیل شده است که با یک شکاف در مقابل یکدیگر قرار دارند.برخلاف فناوری مقاومتی آنالوگ 4 سیم، الکترودها در چهار گوشه ورق پایینی در فناوری آنالوگ 5 سیم قرار می گیرند.فرآیند سنجش به شرح زیر است
ویژگی اصلی
مشخصات محصول
| مشخصات پنل لمسی مقاومتی 4 سیم | |
| اندازه عمومی | 5.7 اینچ تا 22 اینچ |
| با | دستگاه نمایش پنل |
| مکانیکی | |
| روش ورودی | انگشت یا دستکش (لاستیک، پارچه یا چرم) |
| نیروی فعال | قلم یا انگشت یا مشابه <45 گرم ~ 110 گرم |
| ضربه توپ | ø13.0.توپ فولادی / 9 گرم، ارتفاع = 30 سانتی متر، 1 بار، بدون آسیب [ضربه در ناحیه مرکزی] |
| دوام | بیش از 35 میلیون لمس |
| دقت موقعیت | <1.5٪ |
| نوری | |
| انتقال نور | 82% |
| سطح شفاف | <3% |
| سطح ضد تابش نور | <4% |
| ضد نیوتن | <10% |
| براق | 90±20 واحد براق تست شده بر روی سطح جلویی با پوشش سخت مطابق با ASTM D 2457 |
| برقی | |
| ولتاژ تغذیه | DC5V |
| مقاومت مدار | X:20~25Ω0، Y:20~250Ω |
| خطی بودن | X<1.5%، Y<1.5% |
| واکنش | <15 میلی‌ثانیه |
| عایق | > 20MΩ/25V (DC) |
| تحمل | بدون آسیب بازیگری در DC50V/60sec. |
| وضوح | بر اساس رزولوشن کنترلر 4096 x 4096 |
| محیطی | |
| دمای عملیات | -10 درجه سانتیگراد ~ +60 درجه سانتیگراد |
| رطوبت عملیات | 20٪ RH ~ 85٪ RH، بدون متراکم |
| دمای ذخیره سازی | -40 درجه سانتیگراد ~ 80+ درجه سانتیگراد |
| رطوبت ذخیره سازی | 10٪ RH ~ 90٪ RH، بدون متراکم |
| ضدآب | با آب جاری وارد شده به ناحیه فعال آسیب نمی بیند |
| قابلیت اطمینان | |
| چرخه حرارت | 70 درجه سانتیگراد / 240 ساعت |
| چرخه سرد | -40 درجه سانتیگراد / 240 ساعت |
| چرخه حرارتی | -40 درجه سانتی گراد ~ 7 درجه سانتی گراد [60 دقیقه در چرخه] * 10 چرخه |
| سیستم عامل | |
| سیستم عامل | Linux/ Dos / Windows ME/95/98 / NT4.0/XP/2000/ 7 / Mac OS |
| ضمانتنامه | |
| صفحه نمایش لمسی 1 سال | |
| کنترلر لمسی 1 سال | |

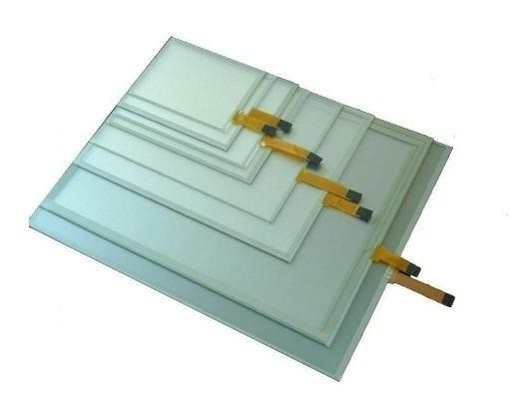

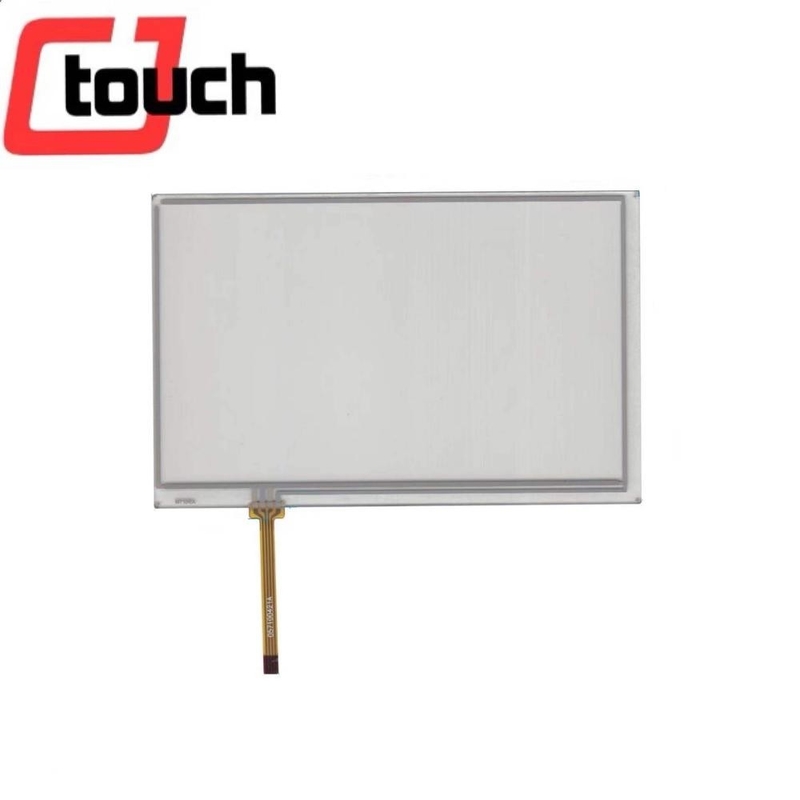

تصویر محصول
رسم فنی
