جزئیات محصول:
|
| لمس كردن: | صفحه نمایش لمسی مقاومتی | سیم: | 4/5 سیم |
|---|---|---|---|
| عایق: | > 20MΩ/25V (DC) | دوام: | بیش از 35 میلیون لمس |
| انتقال نور: | 82% | ولتاژ تغذیه: | DC5V |
| واکنش: | <15 میلی‌ثانیه | سفارشی: | حمایت کردن |
| برجسته: | پنل لمسی مقاومتی 4 سیم,صفحه لمسی 4 سیمی 22 اینچی,پانل لمسی 35 میلیونی 5 سیمی |
||
فناوری صفحه نمایش لمسی مقاومتی
فناوری صفحه نمایش لمسی مقاومتی شامل یک صفحه شیشه ای یا اکریلیک است که با لایه های رسانای الکتریکی و مقاومتی پوشانده شده است.لایه های نازک توسط نقاط جداکننده نامرئی از هم جدا می شوند.هنگام کار، جریان الکتریکی از طریق صفحه نمایش حرکت می کند.هنگامی که فشار به صفحه نمایش اعمال می شود، لایه ها به هم فشرده می شوند، که باعث تغییر در جریان الکتریکی می شود و یک لمس ثبت می شود.
اگرچه وضوح کمتر از سایر انواع صفحه نمایش لمسی است، اما صفحه نمایش های مقاومتی می توانند بسیار دقیق باشند و از مزیت حساس بودن به فشار برخوردار باشند، بنابراین به هر وسیله ورودی، از جمله انگشت، دست دستکش، یا قلم قلم پاسخ می دهند.
فناوری صفحه نمایش لمسی مقاومتی مقرون به صرفه ترین فناوری موجود در بازار امروز است.زمانی توصیه می‌شود که بودجه راه‌حل‌های قوی‌تری ارائه نمی‌دهد.
محدودیت های فناوری صفحه نمایش لمسی مقاومتی:را
برای برنامه های کاربردی دسترسی عمومی توصیه نمی شود
آیا تفاوت ساختاری بین فناوری های 4 سیم و 5 سیم وجود دارد؟
درست مانند فناوری مقاومتی آنالوگ 4 سیم، یک سنسور مقاومتی 5 سیم آنالوگ از صفحات بالا و پایین تشکیل شده است که با یک شکاف در مقابل یکدیگر قرار دارند.برخلاف فناوری مقاومتی آنالوگ 4 سیم، الکترودها در چهار گوشه ورق پایینی در فناوری آنالوگ 5 سیم قرار می گیرند.فرآیند سنجش به شرح زیر است
| مشخصات پنل لمسی مقاومتی 4 سیم | |
| اندازه عمومی | 5.7 اینچ تا 22 اینچ |
| با | دستگاه نمایش پنل |
| مکانیکی | |
| روش ورودی | انگشت یا دستکش (لاستیک، پارچه یا چرم) |
| نیروی فعال | قلم یا انگشت یا مشابه <45 گرم ~ 110 گرم |
| ضربه توپ | ø13.0.توپ فولادی / 9 گرم، ارتفاع = 30 سانتی متر، 1 بار، بدون آسیب [ضربه در ناحیه مرکزی] |
| دوام | بیش از 35 میلیون لمس |
| دقت موقعیت | <1.5٪ |
| نوری | |
| انتقال نور | 82% |
| سطح شفاف | <3% |
| سطح ضد تابش نور | <4% |
| ضد نیوتن | <10% |
| براق | 90±20 واحد براق تست شده بر روی سطح جلویی با پوشش سخت مطابق با ASTM D 2457 |
| برقی | |
| ولتاژ تغذیه | DC5V |
| مقاومت مدار | X:20~25Ω0، Y:20~250Ω |
| خطی بودن | X<1.5%، Y<1.5% |
| واکنش | <15 میلی‌ثانیه |
| عایق | > 20MΩ/25V (DC) |
| تحمل | بدون آسیب بازیگری در DC50V/60sec. |
| وضوح | بر اساس رزولوشن کنترلر 4096 x 4096 |
| محیطی | |
| دمای عملیات | -10 درجه سانتیگراد ~ +60 درجه سانتیگراد |
| رطوبت عملیات | 20٪ RH ~ 85٪ RH، بدون متراکم |
| دمای ذخیره سازی | -40 درجه سانتیگراد ~ 80+ درجه سانتیگراد |
| رطوبت ذخیره سازی | 10٪ RH ~ 90٪ RH، بدون متراکم |
| ضدآب | با آب جاری وارد شده به ناحیه فعال آسیب نمی بیند |
| قابلیت اطمینان | |
| چرخه حرارت | 70 درجه سانتیگراد / 240 ساعت |
| چرخه سرد | -40 درجه سانتیگراد / 240 ساعت |
| چرخه حرارتی | -40 درجه سانتی گراد ~ 7 درجه سانتی گراد [60 دقیقه در چرخه] * 10 چرخه |
| سیستم عامل | |
| سیستم عامل | Linux/ Dos / Windows ME/95/98 / NT4.0/XP/2000/ 7 / Mac OS |
| ضمانتنامه | |
| صفحه نمایش لمسی 1 سال | |
| کنترلر لمسی 1 سال | |
| مشخصات پنل لمسی مقاومتی 5 سیم | |
| اندازه عمومی | 10.4 اینچ تا 22 اینچ |
| با | دستگاه نمایش پنل |
| مکانیکی | |
| روش ورودی | انگشت یا دستکش (لاستیک، پارچه یا چرم) |
| نیروی فعال | قلم یا انگشت یا مشابه <45 گرم ~ 110 گرم |
| ضربه توپ | ø13.0.توپ فولادی / 9 گرم، ارتفاع = 30 سانتی متر، 1 بار، بدون آسیب [ضربه در ناحیه مرکزی] |
| دوام | بیش از 35 میلیون لمس |
| دقت موقعیت | <1.5٪ |
| نوری | |
| انتقال نور | 82% |
| سطح شفاف | <3% |
| سطح ضد تابش نور | <4% |
| ضد نیوتن | <10% |
| براق | 90±20 واحد براق تست شده بر روی سطح جلویی با پوشش سخت مطابق با ASTM D 2457 |
| برقی | |
| ولتاژ تغذیه | DC5V |
| مقاومت مدار | X:20~25Ω0، Y:20~250Ω |
| خطی بودن | X<1.5%، Y<1.5% |
| واکنش | <15 میلی‌ثانیه |
| عایق | > 20MΩ/25V (DC) |
| تحمل | بدون آسیب بازیگری در DC50V/60sec. |
| وضوح | بر اساس رزولوشن کنترلر 4096 x 4096 |
| محیطی | |
| دمای عملیات | -10 درجه سانتیگراد ~ +60 درجه سانتیگراد |
| رطوبت عملیات | 20٪ RH ~ 85٪ RH، بدون متراکم |
| دمای ذخیره سازی | -40 درجه سانتیگراد ~ 80+ درجه سانتیگراد |
| رطوبت ذخیره سازی | 10٪ RH ~ 90٪ RH، بدون متراکم |
| ضدآب | با آب جاری وارد شده به ناحیه فعال آسیب نمی بیند |
| قابلیت اطمینان | |
| چرخه حرارت | 70 درجه سانتیگراد / 240 ساعت |
| چرخه سرد | -40 درجه سانتیگراد / 240 ساعت |
| چرخه حرارتی | -40 درجه سانتی گراد ~ 7 درجه سانتی گراد [60 دقیقه در چرخه] * 10 چرخه |
| سیستم عامل | |
| سیستم عامل | Linux/ Dos / Windows ME/95/98 / NT4.0/XP/2000/ 7 / Mac OS |
| ضمانتنامه | |
| صفحه نمایش لمسی 1 سال | |
| کنترلر لمسی 1 سال | |

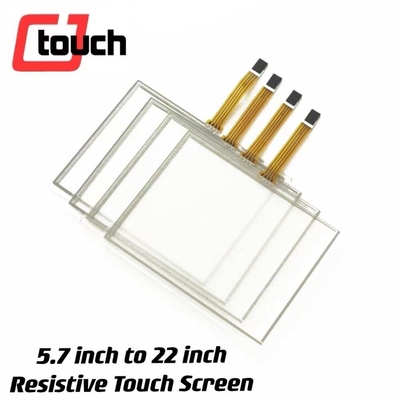

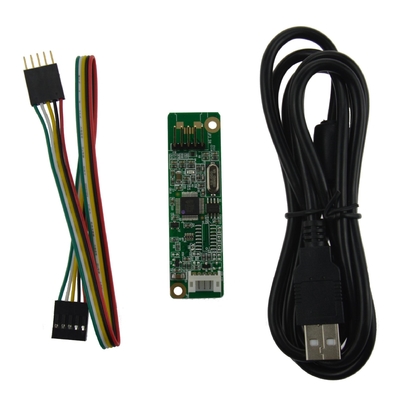

تصویر محصول
4 نقشه کشی سیم
5 نقشه کشی سیم
