جزئیات محصول:
|
| اندازه صفحه نمایش: | 21.5 اینچ | زاویه دید: | 89/89/89/89 (نوع) (CR≥10) |
|---|---|---|---|
| نرخ تجدید: | 60 هرتز | سیستم سیگنالینگ: | LVDS (2 ch، 8 بیتی)، ترمینال، 30 پین |
| ولتاژ ورودی اسمی: | ولتاژ ورودی اسمی | نوع نور پس زمینه: | 15S4P WLED، 30 هزار ساعت |
| برجسته: | پنل ال سی دی TFT 250 نیت,پنل ال سی دی TFT 21.5 اینچی,صفحه نمایش tft ips 30 پین |
||
توضیحات کلی

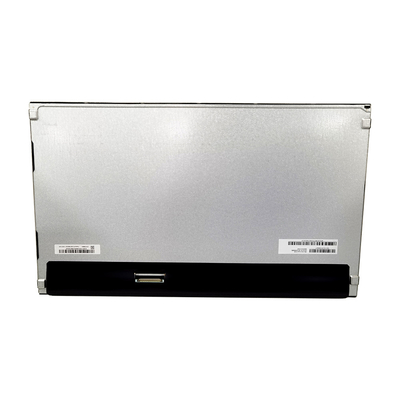

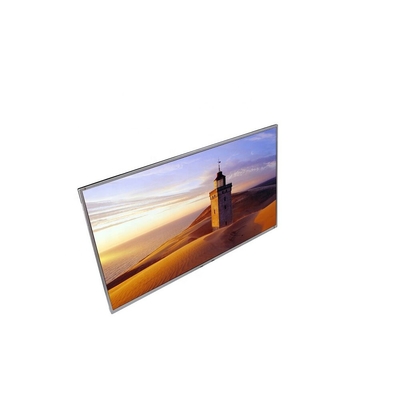

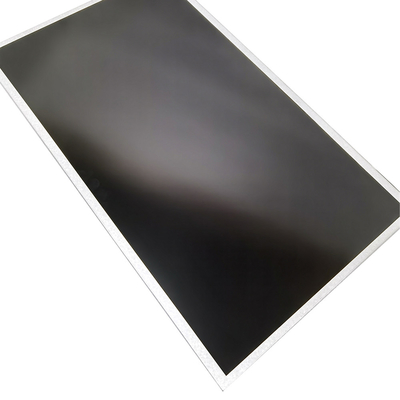

این مشخصات برای ماژول Color a-Si TFT-LCD T215HVN01.1 با عرض 21.5 اینچ اعمال می شود.
صفحه نمایش از فرمت صفحه نمایش Full HD - 1920 (H) x 1080 (V) و 16.7 میلیون رنگ (8 بیت RGB) پشتیبانی می کند.
ورود داده ).رابط ورودی دو کاناله LVDS است و این ماژول حاوی درایور نیست
تابلو برای نور پس زمینه
مشخصات فنی
| موارد | واحد | مشخصات فنی |
| مورب صفحه نمایش | [mm] | 546.86 (21.53 اینچ) |
| منطقه ی فعال | [mm] | 476.64 (H) x 268.11 (V) |
| پیکسل H x V | 1920 (x3) x 1080 | |
| Pixel Pitch | [ام] | 248.25 (در هر سه گانه) x 248.25 |
| آرایش پیکسلی | RGB Vertical Stripe | |
| حالت نمایش | حالت VA، به طور معمول سیاه | |
| درخشندگی سفید (مرکز) | [cd/m2] | 250 (نوع) |
| نسبت کنتراست | 3000 نوع.) | |
| زمان پاسخ | [msec] | 18 میلی‌ثانیه (تایپ، روشن/خاموش) |
|
مصرف برق (ماژول ال سی دی + واحد نور پس زمینه) |
[وات] |
15.2 نوع) ماژول LCD ∶PDD(Typ.)=3.1@ الگوی تمام سفید، واحد نور پس زمینه Fv-60Hz: PBLU(Typ.)=12.1@Is=65mA |
| وزن | [گرم] | 1670 |
| ابعاد طرح کلی | [mm] | نوع 495.6 (H)x 292.2 (V)x10.6 (D) |
| رابط الکتریکی | LVDS دو کاناله، ورودی داده 8 بیتی RGB | |
| پشتیبانی از رنگ | 16.7 میلیون رنگ | |
| درمان سطحی | Anti-Glare,3H | |
|
محدوده دما عملیاتی ذخیره سازی (حمل و نقل) |
[o C] [o C] |
0 تا 50+ -20 تا 60+ |
| انطباق با RoHS | انطباق با RoHS | |
| انطباق با TCO | مطابقت با TCO 6.0 |
در صورت تجاوز از حداکثر امتیاز زیر ممکن است آسیب دائمی رخ دهد
| شرح | حداقل | حداکثر | واحد | تذکر دهید |
| دمای در حال اجرا | 0 | 50 | رایانه شخصی] | تبصره 2-1 |
| دمای سطح شیشه (عملکرد) | 0 | 65 | reo | توجه 2-1 عملکرد فقط قضاوت شده است |
| رطوبت هوا | 5 | 90 | [%RH] | تبصره 2-1 |
| دمای ذخیره سازی | -20 | 60 | کامپیوتر] | |
| رطوبت ذخیره سازی | 5 | 90 | T%RH] |
شرایط عملیاتی توصیه شده
| نماد | شرح | حداقل | تایپ کنید | حداکثر | واحد | تذکر دهید |
| VDD | منبع تغذیه ولتاژ ورودی | 4.5 | 5 | 5.5 | [ولت] | |
| IDD | جریان ورودی منبع تغذیه (RMs) | 0.62 | 0.74 | [آ] | VDD=5.0V، الگوی سیاه، Fv=6OHz | |
| 0.7 | 0.84 | [آ] | VDD=5.0V، الگوی سیاه، Fv=75Hz | |||
| PDD | مصرف برق VDD | 3.1 | 3.7 | [وات] | VDD=5.0V، الگوی سیاه، Fv=60Hz | |
| 3.5 | 4.2 | وات] | VDD=5.0V، الگوی سیاه، Fv=75Hz | |||
| IRush | جریان هجومی | 3 | [آ] | تبصره 3-1 | ||
| VDDrp | ولتاژ موج دار VDD مجاز | 500 | [mV] | VDD= 5.0V، الگوی سیاه، Fv=75Hz |
شکل زیر بلوک دیاگرام ماژول 21.5 اینچی رنگی TFT-LCD را نشان می دهد.
