جزئیات محصول:
|
| نام محصول: | پنل ال سی دی TFT | اندازه: | 27 اینچ |
|---|---|---|---|
| تایپ کنید: | TFT | نسبت تصویر (W:H): | 16:9 |
| تامین کننده ولتاژ: | 12.0 ولت (نوع) | نرخ تجدید: | 60 هرتز |
| برجسته: | پنل لمسی TFT 3840x2160,صفحه نمایش LCD TFT 4 خطی,پنل لمسی TFT 800 سی دی |
||
توضیحات کلی
CJG270zan01.0 یک محصول 27.0 اینچی A-SI TFT-LCD LCD است که توسط CJTOUCH راه اندازی شده است.مجهز به نور پس زمینه WLED، از جمله درایو نور پس زمینه LED، بدون لمس است.دمای عملیاتی 0 تا 40 درجه سانتیگراد، دمای ذخیره سازی 20- تا 50 درجه سانتیگراد و مقاومت در برابر لرزش 1.5 گرم (14.7 متر بر ثانیه) است.مجموعه ویژگی های معمول صفحه نمایش آن به شرح زیر خلاصه می شود: محدوده رنگی گسترده، DCI-P3، sRGB، روشنایی بالا، نور پس زمینه LED سفید، از جمله درایور LED، چرخش ترمینال، مقیاس خاکستری 10 بیتی، سطح مه سطحی.بر اساس کتابخانه ویژگی های صفحه نمایش آن، این مدل برای تصویربرداری صنعتی، پزشکی، هایلایت در فضای باز توصیه می شود.بر اساس اطلاعات به دست آمده توسط کتابخانه اسکرین، این محصول در سه ماهه اول سال 2017 به تولید انبوه رسید و وضعیت فعلی تولید در حال تولید انبوه است.در حال حاضر این مدل دارای 11 اطلاعات نقطه ای و 26 اطلاعات تامین کننده در پایگاه داده صفحه نمایش است که مدل اصلی بازار پایگاه داده صفحه نمایش می باشد.کتابخانه صفحه برای اولین بار پارامترهای این مدل را در 8 نوامبر 2016 تعیین کرد و برای آخرین بار در 13 مارس 2021 پارامترها را به روز کرد. /m² روشنایی نمایشگر 1000:1 کنتراست انتقال، و 89/89/89/89 (نوع) (CR≥10) (چپ/راست/بالا/پایین) زاویه دید، بهترین زاویه دید نمای کامل است، زمان پاسخگویی آن 16/25 (نوع/حداکثر) (Tr+Td) میلی ثانیه است.با توجه به سیگنال خاکستری 8 بیتی + Hi-FRC برای هر پیکسل، محصول می تواند رنگ 1.07B را نمایش دهد و اشباع رنگ آن 94٪ (NTSC) است.برای نور پس زمینه، این محصول از منبع نور ورودی جانبی WLED با طول عمر 30 هزار ساعت، از جمله درایور LED استفاده می کند.CJG270zan01.0 از رابط سیگنال eDP (2 CH، 4 خط)، در مجموع 51 پین استفاده می کند، اتصال ترمینال را اتخاذ می کند، ولتاژ صفحه نمایش رانندگی 12.0 ولت است (نوع).نرخ تازه سازی عمودی معمولی آن Fv 60 هرتز است.
مشخصات
| نام مدل | CJG270ZAN01.0 |
| اندازه صفحه نمایش | 27.0 اینچ |
| نوع صفحه نمایش | LCM، a-Si TFT-LCD |
| شماره پیکسل | 3840 (RGB) × 2160، UHD |
| ترتیب | راه راه عمودی RGB |
| منطقه فعال (میلی متر) | 596.16 (W)×335.14 (H) میلی متر |
| طرح کلی (میلی متر) | 630 (W) × 368.2 (H) × 23.4 (D) میلی متر |
| ناحیه قاب (میلی متر) | 602.0 (W)×340.4 (H) میلی‌متر |
| رفتار | ضد تابش |
| درخشندگی | 800 cd/m² (نوع)، خوانایی نور خورشید |
| نسبت کنتراست | 1000:1 (نوع) (TM) |
| زاویه دید | 89/89/89/89 ( نوع) (CR≥10)چپ/راست/بالا/پایین |
| واکنش | 7/5 (نوع) (Tr/Td) ms |
| نمای خوب در | تقارن |
| حالت کار | AMVA، به طور معمول سیاه، انتقال دهنده |
| عمق رنگ | 1.07B 90٪ (CIE1931) |
| نور پس زمینه | WLED، 30 هزار ساعت، با درایور LED |
| وزن خالص | 3.40 کیلوگرم (نوع) |
| استفاده برای |
روشنایی بالا در فضای باز، تصویربرداری پزشکی، کاربرد صنعتی |
| حداکثررتبه بندی ها |
دمای نگهداری: -20 ~ 50 درجه سانتی گراد دمای عملیاتی: 0 ~ 40 درجه سانتیگراد |
| نوع رابط | eDP (2 ch، 4 Lanes)، 51 پین، رابط |
| صفحه لمسی | بدون |
| انطباق با RoHS | انطباق با RoHS |
| بسته |
5 عدد / جعبه وزن: 20 کیلوگرم اندازه: 730x265x470 میلی متر (LxWxH) |
مشخصات برق ورودی به شرح زیر است:
| نماد | شرح | حداقل | تایپ کنید | حداکثر | واحد | شرایط |
| VDD | درایو منطقی/ال سی دی ولتاژ |
4.5 | 5.0 | 5.5 | V | ± 10% |
| IDD1 | جریان ورودی | - | 1.18 | TBD | آ | VDD= 5.0V، الگوی تمام سفید در 60 هرتز |
| - | 1.37 | TBD | آ | VDD= 5.0V، الگوی تمام سفید در 75 هرتز | ||
| PDD1 | قدرت VDD | - | 5.94 | TBD | دبلیو | VDD= 5.0V، الگوی تمام سفید در 60 هرتز |
| - | 6.84 | TBD | دبلیو | VDD= 5.0V، الگوی تمام سفید در 75 هرتز | ||
| IRush | جریان هجومی | - | - | TBD | آ | یادداشت 1 |
| VDDrp | منطق مجاز/LCD درایو ریپل ولتاژ |
- | - | TBD | mV | VDD= 5.0V، الگوی تمام سفید در 75 هرتز |
ماژول TFT LCD
| نام / نام رابط | رابط رابط / کارت رابط |
| شرکت تولید کننده | STM P-TWO |
| شماره قطعه را تایپ کنید |
MSCKT2407P30HB AL230F-A0G1D-P |
| شماره قطعه مسکن جفت گیری | FI-X30HL (نوع قفل شده) |

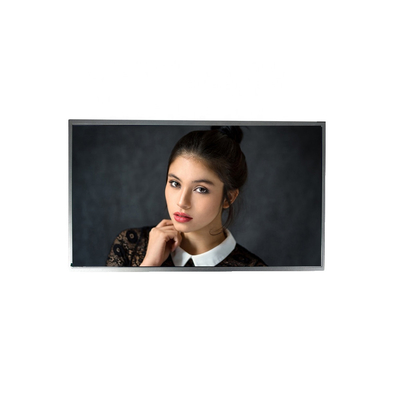

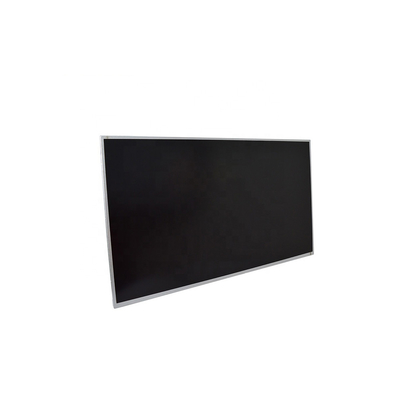

تصاویر جزئیات
