جزئیات محصول:
|
| نام محصول: | پنل ال سی دی TFT | اندازه نمایشگر: | 10.1 اینچ |
|---|---|---|---|
| زاویه دید (v/h): | 80/80/80/80 (نوع) (CR≥10) | تضاد: | 500 : 1 (نوع.) |
| درخشندگی (cd/m2): | 400 (نوع) | ولتاژ ورودی اسمی VDD: | ولتاژ ورودی اسمی VDD |
| RH ذخیره سازی:: | -20 تا 60 درجه سانتیگراد | RH عملیاتی:: | 0 ~ 50 درجه سانتی گراد |
| زمان پاسخگویی (بالا/پایین): | 30 (نوع) (Tr+Td) ms | ||
| برجسته: | پانل ال سی دی TFT 1280x800,پنل ال سی دی TFT پزشکی,پنل نمایش LVDS 10.1 اینچی |
||
توصیف کلی

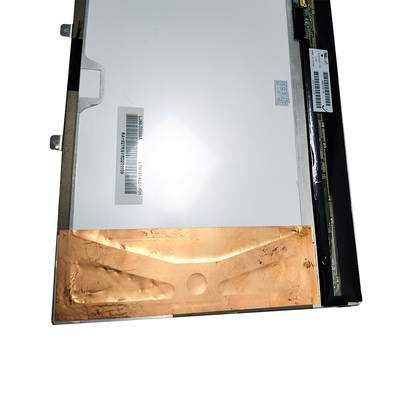

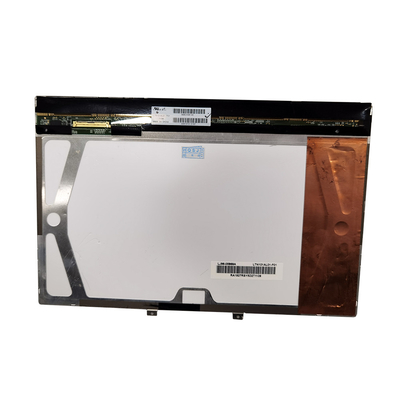

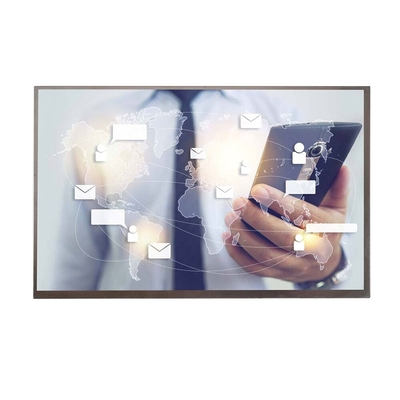

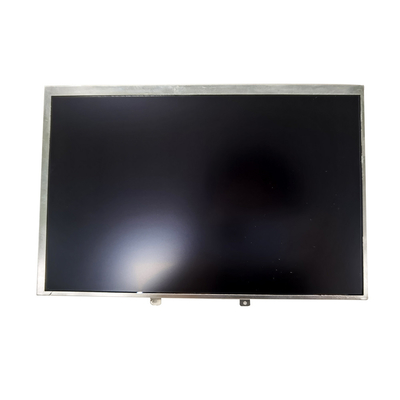

CJLTN101AL01 یک صفحه نمایش کریستال مایع با ماتریس فعال رنگی TFT (ترانزیستور لایه نازک) است.
(LCD) که از TFT سیلیکون آمورف به عنوان دستگاه سوئیچینگ استفاده می کند.
این مدل از یک پنل TFT LCD، یک مدار درایور و یک واحد نور پس زمینه تشکیل شده است.
وضوح تصویر 10.1 اینچی دارای 1280 در 800 پیکسل است و می تواند تا 16777216 رنگ را نمایش دهد.
جهت ساعت 6 زاویه دید بهینه است.
برنامه های کاربردی
• کامپیوتر نوت بوک
• اگر استفاده از این محصول برای برنامه های رایانه شخصی نیست، بلکه برای سایرین است، لطفاً با SEC تماس بگیرید
ویژگی های اطلاعات عمومی
• نسبت کنتراست بالا
• وضوح WXGA (1280 x 800 پیکسل).
• مصرف برق کم
• پاسخ سریع
• حالت فقط DE (فعال کردن داده).
• رابط LVDS 3.3 ولت
• محصول سبز (مطابق با RoHS)
برنامه های کاربردی
• کامپیوتر نوت بوک
• اگر استفاده از این محصول برای برنامه های رایانه شخصی نیست، بلکه برای سایرین است، لطفاً با SEC تماس بگیرید
اطلاعات کلی
|
مورد |
مشخصات |
واحد |
توجه داشته باشید |
|
منطقه نمایش |
216.96 (H) x 135.60 (V) (10.1 (مورب) |
میلی متر |
|
|
عنصر درایور |
ماتریس فعال a-Si TFT |
|
|
|
نمایش رنگ ها |
16,777,216 |
رنگ ها |
6 بیت + FRC |
|
تعداد پیکسل |
1280x800 |
پیکسل |
|
|
چیدمان پیکسلی |
نوار عمودی RGB |
|
|
|
پیچ پیکسل |
0.1695 (H)x 0.1695 (V) |
میلی متر |
TYP |
|
حالت نمایش |
به طور معمول مشکی، حالت PLS |
|
|
|
درمان سطحی |
تابش خیره کننده |
|
|
رتبه بندی های محیطی مطلق
|
مورد |
نماد |
حداقل |
حداکثر |
واحد |
توجه داشته باشید |
|
ذخیره سازی معتدل |
TSTG |
-20 |
60 |
سی |
-1 |
|
معتدل (دمای سطح شیشه) |
TOPR |
0 |
50 |
سی |
-1 |
|
شوک (غیر عملیاتی) |
اسنپ |
|
240 |
جی |
(2)، (4) |
|
لرزش (غیر فعال) |
Vnop |
|
2.41 |
جی |
(3)، (4) |
واحد نور پس زمینه
|
مورد |
نماد |
حداقل |
تایپ کنید |
حداکثر |
واحد |
توجه داشته باشید |
|
جریان رو به جلو LED |
اگر |
|
23 |
|
mA |
|
|
ولتاژ جلو LED |
VF |
2.8 |
2.9 |
3 |
V |
|
|
ولتاژ آرایه LED |
معاون |
|
17.4 |
|
V |
VFX 6LED |
|
مصرف برق |
پ |
|
2.4 |
2.5 |
دبلیو |
IFXVFX 36LED |
|
انجام Life TimeOI |
ساعت |
10000 |
|
|
ساعت |
-1 |
مشخصه AC LVDS
|
TEM |
نماد |
MIN |
TYe |
MA入 |
n1 |
|
|
|
فرکانس ساعت ورودی LVDS |
FcuK_ LVD |
20 |
|
p0 |
تی تی سی |
|
|
|
حاشیه شیب RIN |
pOMHz Fcuy Lvos265MHz |
RSKM |
400 |
|
*… |
|
8 |
|
65MHzFcuy Los220MHz |
-o00 |
|
o… |
|
8 |
||
|
تعدیل فرکانس ساعت ورودی LVDS در طول SSCG |
FcLK_MoD |
|
|
… |
ل |
|
|
|
حداکثر انحراف ساعت ورودی LVDS در طول SSCG |
FcLK_DEv |
|
|
- |
سی |
|
|
طراحی
جزئیات
ماژول TFT LCD
