جزئیات محصول:
|
| زاویه دید: | 89/89/89/89 (نوع) (CR≥10) | اندازه: | 18.5 اینچ |
|---|---|---|---|
| زمان پاسخگویی: | 9 (نوع) (G تا G) ms | تضاد: | 3000:1 (نوع) |
| نوع رابط: | 30 پین LVDS (1 ch، 8 بیت) | تامین کننده ولتاژ: | 5.0 ولت (نوع) |
| برجسته: | پنل 30 پین IPS LCD,پنل LVDS IPS LCD,صفحه نمایش IPS LCD 1366*768 |
||
بررسی اجمالی

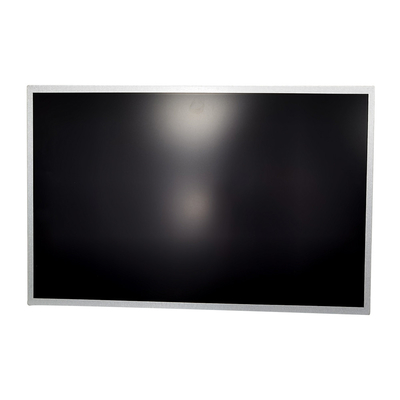

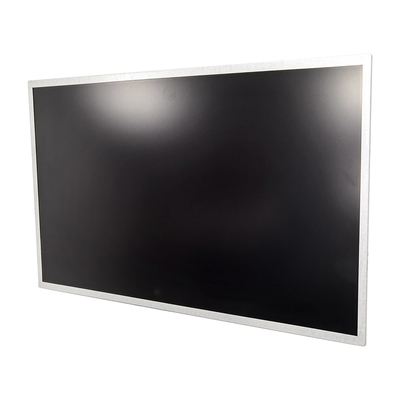

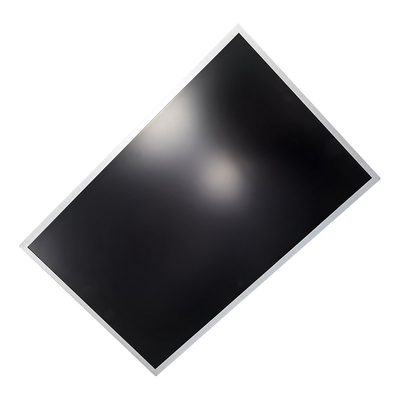

CJV185BJ1-LE1 یک ماژول نمایشگر کریستال مایع 18.5 اینچی TFT با واحد نور پس زمینه WLED و 30 پین 1ch-LVDS است.
رابط.این ماژول از فرمت HDTV 1366 x 768 پشتیبانی می کند و می تواند تا 16.7M (8 بیت) رنگ را نمایش دهد.در
ماژول مبدل برای نور پس زمینه تعبیه نشده است.
امکانات
?روشنایی بالا (250 نیت)
?نسبت کنتراست بالا (3000؟ 1)
?زمان پاسخگویی سریع (متوسط خاکستری تا خاکستری 9.0 میلی ثانیه)
?اشباع رنگ بالا (NTSC 72%)
?وضوح HDTV (1366 x 768 پیکسل)، فرمت HDTV واقعی
?فقط حالت DE (فعال کردن داده).
?رابط LVDS (سیگنالینگ دیفرانسیل ولتاژ پایین).
?زمان پاسخگویی بهینه برای نرخ فریم 60 هرتز
?زاویه دید بسیار عریض: فناوری Super MVA
?انطباق با RoHS
مشخصات کلی
|
مورد |
مشخصات |
واحد |
|
منطقه ی فعال |
409.8 (H)x 230.4 (V) |
میلی متر |
|
ناحیه باز کردن قاب |
413.4 (H)x 234.0 (V) |
میلی متر |
|
عنصر درایور |
ماتریس فعال a-si TFT |
|
|
شماره پیکسل |
1366x RGBx 768 |
پیکسل |
|
Pixel Pitch (Sub Pixel) |
0.1 (H)x 0.3 (V) |
میلی متر |
|
آرایش پیکسلی |
نوار عمودی RGB |
|
|
مصرف برق |
14.89 وات (حداکثر) [سلول 4.89 وات (حداکثر) + BLU 10.00 وات (محور) |
وات |
|
نمایش رنگ ها |
16.7 میلیون |
رنگ |
|
نمایش حالت عملیات |
حالت انتقال/معمولا مشکی |
|
|
درمان سطحی |
پوشش ضد تابش نور (مه 1.0%)، پوشش سخت (3H) |
مشخصات مکانیکی
| مورد | حداقل | تایپ کنید | حداکثر | واحد | |
| اندازه ماژول | افقی (H) | 429.87 | 430.37 | 430.87 | میلی متر |
| عمودی(V) | 254.1 | 254.6 | 255.1 | میلی متر | |
| عمق (D) | 9.5 | 10.5 | 11.5 | میلی متر | |
| وزن | 1170 | 1230 | 1290 | g | |
رتبه بندی مطلق محیط زیست
| مورد | نماد | مقدار | واحد | |
| حداقل | حداکثر | |||
| دمای ذخیره سازی | TST | -20 | 60 | سی |
| دارای دمای محیط | بالا | 0 | 50 | کامپیوتر |
| شوک (غیر عملیاتی) | SNOP | 50 | جی | |
| لرزش (غیر عملیاتی) | VNOP | 1 | جی | |
نکته (1) محدوده دما و رطوبت نسبی در شکل زیر نشان داده شده است.
(الف) حداکثر RH 90٪.(تا ? 40 ºC).
(ب) دمای لامپ مرطوب باید حداکثر 39 درجه سانتیگراد باشد.(تا > 40 ºC).
ج) بدون تراکم.
نکته (2) حداکثر دمای عملیاتی بر اساس شرایط آزمایشی است که دمای سطح آن است
سطح نمایشگر کمتر یا برابر با 65 درجه سانتیگراد با ماژول LCD به تنهایی در یک محفظه کنترل شده دما است.
مدیریت حرارتی باید در طراحی محصول نهایی در نظر گرفته شود تا از دمای سطح جلوگیری شود
سطح نمایش از بالای 65 درجه سانتیگراد.محدوده دمای عملیاتی ممکن است در صورت کاهش یابد
مدیریت حرارتی نامناسب در طراحی محصول نهایی
توجه (3) 11 میلی ثانیه، نیم موج سینوسی، 1 بار برای ± X، ± Y، ± Z.
توجه (4) 10 تا 200 هرتز، 30 دقیقه، هر بار 1 بار X، Y، Z.
نکته (5) در آزمایش لرزش و شوک، یراق نگهدارنده ماژول باید به اندازه کافی سخت و سفت باشد تا
ماژول توسط فیکسچر پیچ خورده یا خم نمی شود.
تنظیم اندازه گیری:
ماژول LCD باید در دمای معین به مدت 1 ساعت تثبیت شود تا ناگهانی نشود
تغییر دما در حین اندازه گیریبه منظور تثبیت روشنایی، اندازه گیری
باید پس از روشنایی پس زمینه به مدت 1 ساعت در یک اتاق بدون باد اجرا شود.
