جزئیات محصول:
|
| نام محصول: | پنل ال سی دی TFT | اندازه: | 15.6 اینچ |
|---|---|---|---|
| منطقه ی فعال: | 344.16 (H) × 173.95 (V) | پیچ پیکسل: | 0.17925 (H) x 0.17925 (V) |
| چیدمان پیکسلی: | نوار عمودی RGB | نمایش رنگ ها: | 16.7 میلیون |
| حالت نمایش: | به طور معمول سیاه و سفید | ||
| برجسته: | ماژول TFT LCD فیلم نازک,ماژول TFT LCD 15.6 اینچ 1920x1080,300 نیت ماژول نمایشگر tft |
||
توضیحات کلی

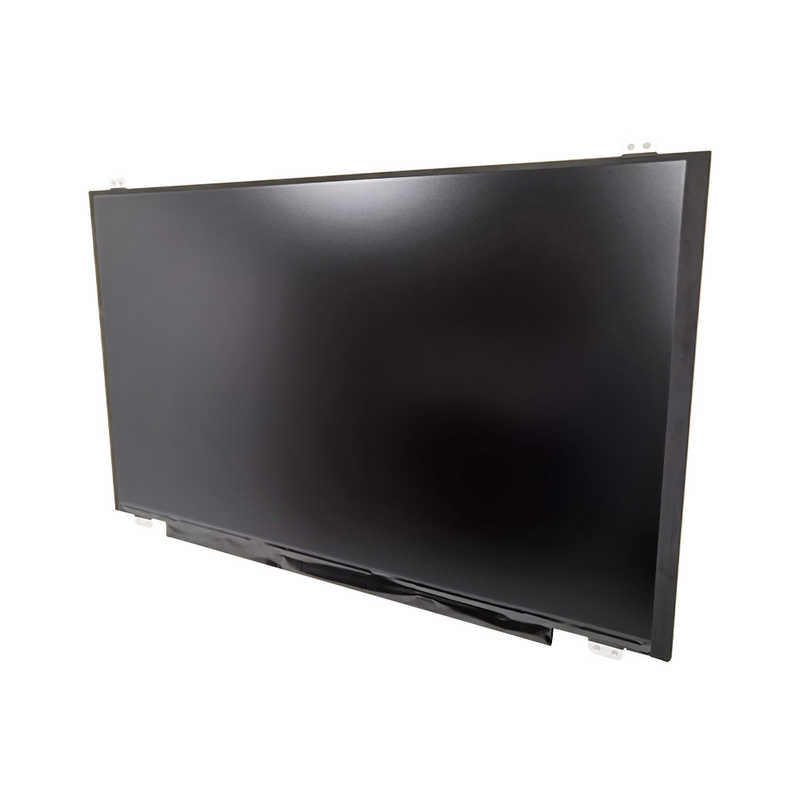

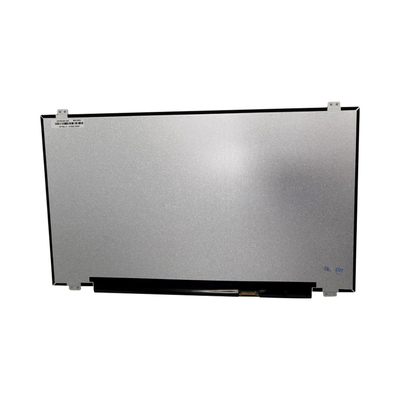

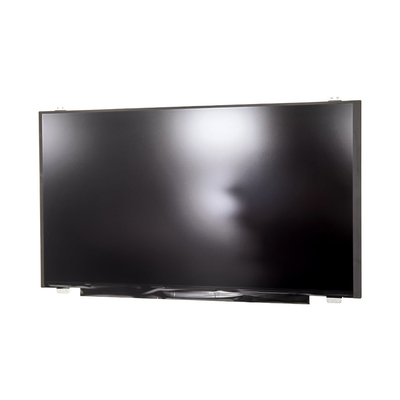

این مشخصات برای مدل 15.6 اینچی (CJZN156CS01.300) LCM اعمال می شود.
درایور LED برای رانندگی با نور پس زمینه در این مدل ساخته شده است.
ماتریس از a- Si Thin Film Trans istor به عنوان یک دستگاه سوئیچینگ استفاده می کند.
این ال سی دی TFT دارای صفحه نمایش فعال 15.6 اینچی با اندازه گیری مورب با وضوح تصویر FHD است.
(آرایه 1920 پیکسل افقی در 1080 پیکسل عمودی).هر پیکسل به نقاط قرمز، سبز، آبی تقسیم می شود که
به صورت نوار عمودی چیده شده اند و این ماژول می تواند 16.7M (6bit+2FRC) رنگ و وسعت رنگ 45% را نمایش دهد.
پنل TFT-LCD استفاده شده برای این ماژول دارای انعکاس کم و نوع رنگ بالاتر است.بنابراین، این
ماژول برای POS مناسب است.
امکانات
(1) رابط eDP 2 خطی با نرخ پیوند 2.7 گیگابیت بر ثانیه
(2) 16.7M (6bit+2FRC) عمق رنگ، وسعت رنگ 45%
(3) محصول سبز (محصول آزاد RoHS و هالوژن)
(4) مدار رانندگی LED روی برد
(5) ولتاژ پایین رانندگی و مصرف برق کم
مشخصات عمومی
| منطقه ی فعال | 344.16 (H)x193.59 (V) | میلی متر | |
| تعداد پیکسل ها | 1920(H)x1080(V) | پیکسل ها | |
| پیچ پیکسل | 0.17925 (H)x×0.17925 (V) | میلی متر | |
| چیدمان پیکسلی | نوار عمودی RGB | ||
| نمایش رنگ ها | 16.7 میلیون | ||
| طیف رنگ | 45%@CIE1931 | ||
| حالت نمایش | به طور معمول سیاه و سفید | ||
| طرح کلی ابعادی | 359.50x206.50x3.2 | میلی متر | |
| وزن | 460 | g | |
| درمان سطحی | ضد تابش نور | ||
| سختی سطح | 3H | ||
| مصرف برق | OC: 0.75 (حداکثر) | Aosaic | |
| ماژول 3.564 (حداکثر) | NX7 | ||
| دبلیو | (@Mosaic |
موارد تست قابلیت اطمینان و شرایط آن در زیر نشان داده شده است.
| خیر | موارد تست | شرایط |
| 1 | تست ذخیره سازی در دمای بالا | 60 درجه سانتیگراد، 48 ساعت |
| 2 | تست ذخیره سازی در دمای پایین | -20℃،48 ساعت |
| 3 | تست عملیات دما و رطوبت بالا | 50 درجه سانتیگراد، 80٪ RH، 48 ساعت |
| 4 | تست عملکرد دمای بالا | 50 درجه سانتیگراد، 48 ساعت |
| 5 | تست عملکرد دمای پایین | 0℃،48 ساعت |
جزئیات
تعریف نسبت کنتراست ایستا، زوایای دید در زاویه ای تعریف می شوند که نسبت کنتراست بزرگ است.
بزرگتر از 10 در چهار جهت نسبت به جهت عمود بر ماژول Ansun (دو زاویه عمودی: up θy+ a
nd پایین θy-;و دو زاویه افقی: راست θx+ و سمت چپ θx-).تنظیم استاندارد اندازه گیری در شکل نشان داده شده است
8 و 9
ابعاد طرح کلی مکانیکی
بسته بندی
ذخیره سازی
(1) ماژول را برای مدت طولانی در دمای بالا و رطوبت بالا رها نکنید.بسیار توصیه می شود
برای ذخیره ماژول با دمای 0 تا 35 درجه سانتیگراد و رطوبت نسبی کمتر از 70٪.
(2) ماژول TFT-LCD را در نور مستقیم خورشید نگهداری نکنید.
(3) ماژول باید در یک مکان تاریک ذخیره شود.استفاده از نور خورشید یا نور فلورسنت در طول آن ممنوع است
فروشگاه.
